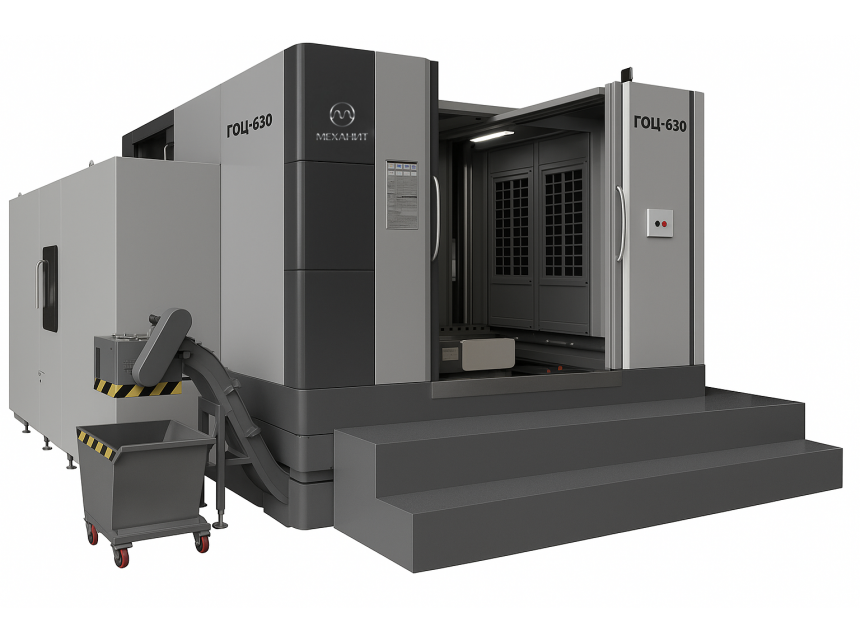

Российское производствоГоризонтально-фрезерный ОЦ «ГОЦ-630

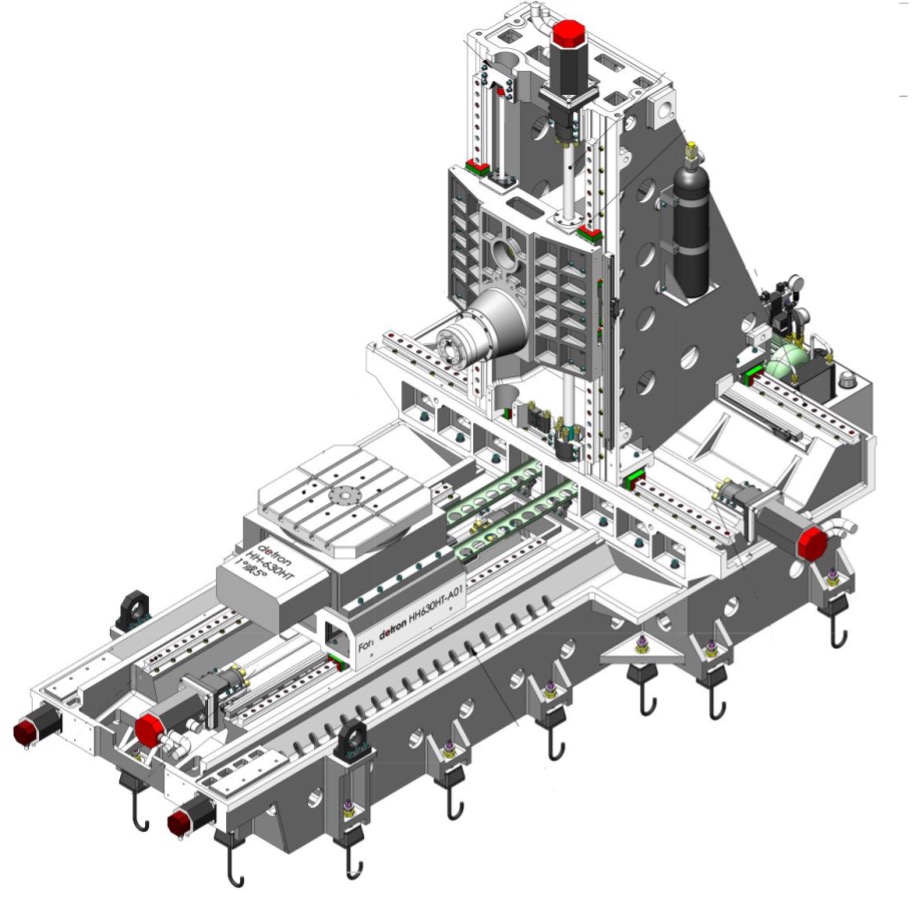

Обрабатывающие центры данной серии обладают высокой жесткостью и предназначены для форсированных режимов резания, в том числе для операций обработки труднообрабатываемых материалов. Обработка заготовок, закаленных до твердости 55 HRC, производиться с меньшими нагрузками на оборудование и высокой точностью. Это позволяет во многих случаях отказаться от дорогостоящей электроэрозионной обработки, применять высокоскоростное высокоточное фрезерование. Система ЧПУ обеспечивает получение сложных поверхностей при высокоскоростной обработке даже при выполнении гравировки по поверхности заготовки из нержавеющей стали. Литая чугунная Т-образная станина с массивными основанием, колонной и ползуном обеспечивают максимальную жесткость станка. Термостабилизация и старение литья обеспечивает отсутствие напряжений и гарантирует стабильно точную обработку и высокие производственные показатели.

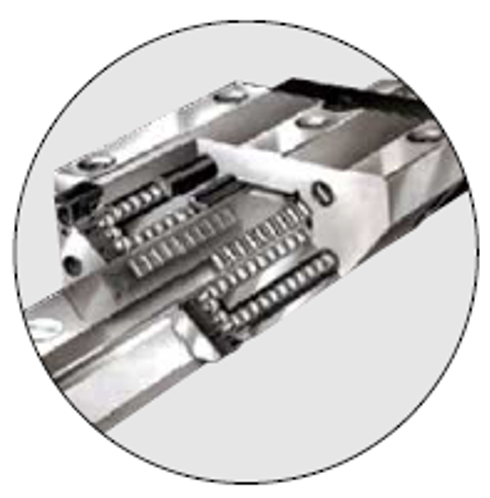

Жесткие линейные направляющие
Широкие линейные направляющие тяжелой серии обеспечивают максимальную жесткость для всех режимов резания, а так же высокую скоростью «быстрых ходов» ШВП средней серии с предварительным натягом обеспечивают максимальную точность позиционирования даже при установке крупногабаритных деталей.

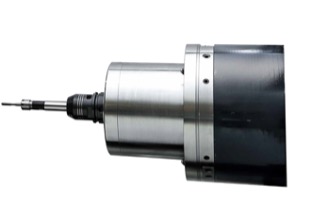

Шпиндель ВТ50
Шпиндель в высокоточных опорах защищен лабиринтным уплотнением и имеет дополнительную воздушную продувку для исключения загрязнения. Разветвленная система охлаждения позволяет минимизировать температурные расширения. Два диапазона: силовой и скоростной обработки, позволяют подобрать режимы резания для работы с любыми материалами и на любых режимах резания.
Дискретность поворота
0,001° гр
Момент на шпинделе
600/1000 Нм
Направляющие
линейные роликовые
Передача момента
редуктор
Повторяемость по осям X, Y, Z
±0,003 мм
Расстояние от торца конца шпинделя до центра рабочего стола
125-1225 мм
Точность станка
±0,005 мм
Оси X * Y * Z
1100*800*1100 мм
Размер стола
630*630 мм
Конус шпинделя
BT 50 ISO
Нагрузка на стол
1500 кг
Ускоренные подачи (X, Y, Z)
24/24/24 м/мин
Двигатель шпинделя
15/18.5 кВТ
Скорость шпинделя
6 000 об/мин
Емкость инструментального магазина
40 шт
Расстояние от шпинделя до рабочего стола
50-850 мм
Габаритные размеры
8000*3500*3500 мм
Масса станка
20 000 кг
Стандартная комплектация
Система ЧПУ «Fanuc 0i-MF Plus» Type 1 (Япония) с цветным дисплеем 10,4”
Функция ЧПУ - «Manual guaid I» с 3D визуализацией обработки
Функция ЧПУ - жесткого нарезания резьбы
Функция ЧПУ - аварийного отключения
Шпинделя 6 000 об/мин, Конус шпинделя ВТ50, Мощность двигателя шпинделя 15/18.5 кВт
Редуктор шпинделя ZF (Германия)
АСИ с манипулятором, 40 позиций с манипулятором
Полная кабинетная защита
Роликовые направляющие по линейным осям (X, Y, Z)
Телескопическая защита по всем осям
Стол станка 630х630 мм, сменная паллета
Подача СОЖ через шпиндель (инструмент) 30 бар
Подача СОЖ со стороны шпинделя (поливом)
Стружечный конвейер цепного типа с тележкой для стружки
Автоматическая система смазки
Кондиционер для электрошкафа
Маслоотделитель
Трансформатор 380V/50Hz для ЧПУ
Галогенное рабочее освещение
Трехцветная сигнальная лампа завершения работы
Комплект регулировочных опор
Комплект инструментов для обслуживания станка с боксом
Руководство по эксплуатации на вертикально-фрезерный обрабатывающий центр на русском языке
Проведение пуско-наладочных работ квалифицированными специалистами компании «МЕХАНИТ»
Комплектация под заказ
Свяжитесь с нами для уточнения дополнительной комплектации
