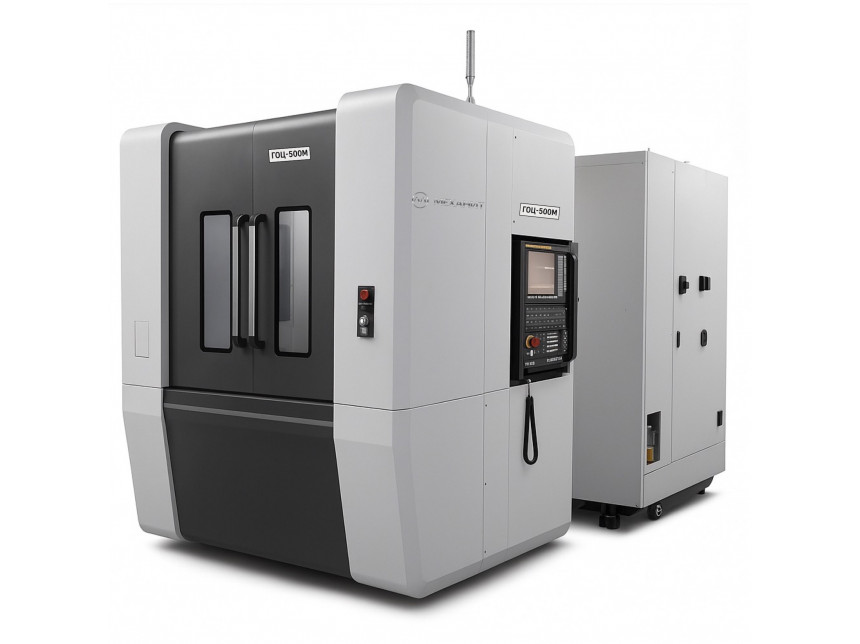

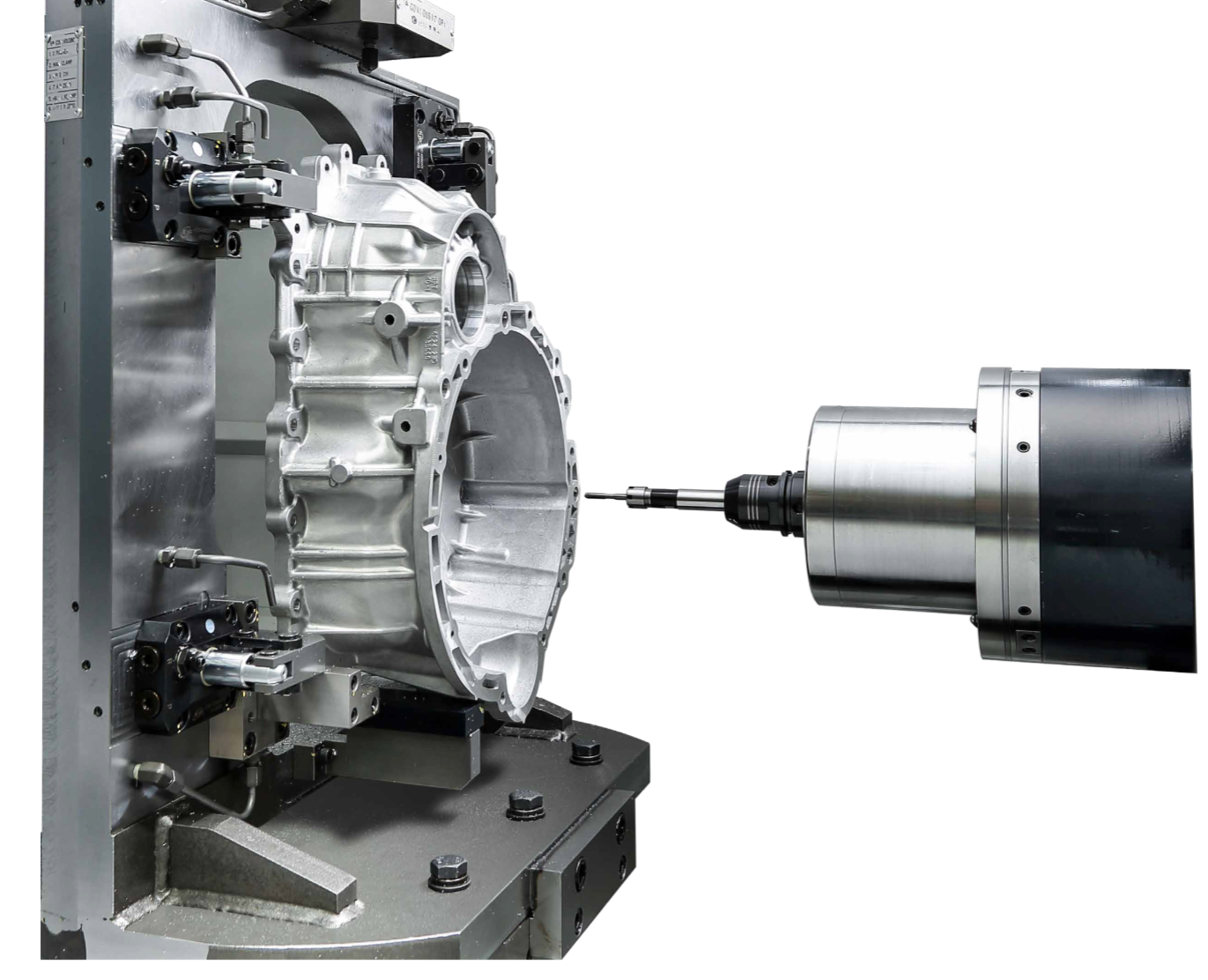

Горизонтально-фрезерный ОЦ "ГОЦ-500М"

Горизонтально-фрезерный ОЦ "ГОЦ-500М"
Современные фрезерные обрабатывающие центры серии «ГОЦ» созданы в соответствии с особыми требованиями, предъявляемыми предприятиями приборо- и радиоостроения, авиастроения и аэрокосмической отрасли, а также высокоточногопроизводства штампов и пресс-форм, и прочих изделий сложного профиля.

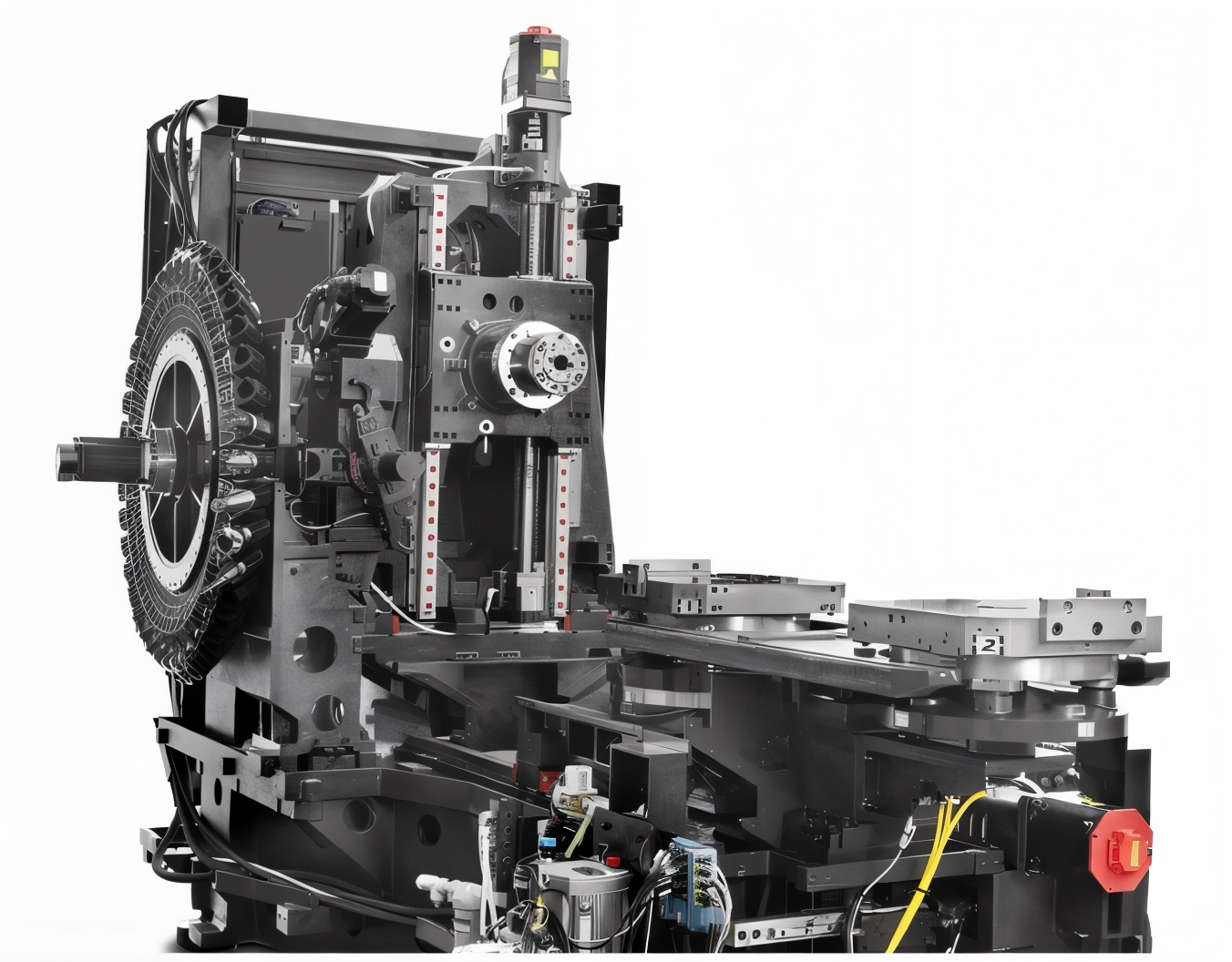

Массивная, монолитная чугунная станина «ГОЦ» специальной конструкции для повышения жесткости и виброустойчивости, с широким основанием оси X и
шпиндельной головой в виде ползуна с расположенными на нем направляющими оси Z.
Все несущие элементы конструкции (станина, колонна, суппорт, шпиндельная бабка) выполняются цельнолитыми из модифицированного чугуна, обладающего высокой жесткостью и вибропоглащением. Цельнолитые элементы конструкции имеют структуру двойных стен, которая еще больше увеличивает жесткость станка, и усиленны ребрами жесткости, что обеспечивает высокую точность, лучшую поверхность обработки, более длительный срок службы инструмента и самого станка.
Расчет конструкции обрабатывающего центра произведен с применением метода конечных элементов.
Прецизионные ШВП в сочетании с жесткими роликовыми направляющими и оптическими линейками обеспечивает высокую точность позиционирования на скоростях быстрых перемещений до 60 м/мин.







Для перемещения рабочих органов по осям X, Y и Z, в «ГОЦ» используются широкие роликовые направляющие, обладающие высокой жесткостью (сравнимой с направляющими скольжения) и при этом имеющими гораздо большую скорость перемещений, с сохранением высокой точности позиционирования.




- Конструкция шпиндельного ползуна и колонны позволяют обеспечить высокую точность перемещений при различных режимах обработки.

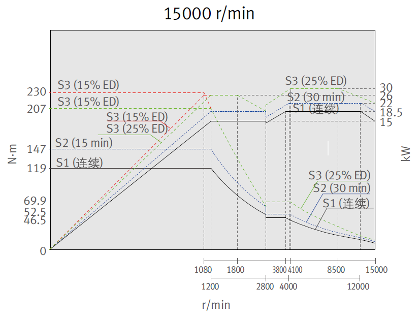

График мощность момент на шпинделе






Макс.диаметр инструмента

75 / 170 мм

Момент на шпинделе

230 Нм

Мощность главного двигателя

18,5/30 кВт

Повторяемость по осям X, Y, Z

± 0,0015

Расстояние от торца конца шпинделя до центра рабочего стола

100-980 мм

Тип привода

Мотор-шпиндель

Точность позиционирования по осям X, Y, Z

± 0,003

Перемещение по осям X, Y, Z

60 м/мин

Размер стола

500*500 мм

Конус шпинделя

HSK-63A

Макс. вес заготовки

500 мм

Скорость шпинделя

15 об/мин

Емкость инструментального магазина

60 поз.

Расстояние от шпинделя до рабочего стола

80-810 мм

Габаритные размеры

5500*2700*2900 мм

Масса станка

11500 кг

Стандартная комплектация


Система ЧПУ «Fanuc 0i-TF plus» (Япония) с цветным дисплеем 10,4 ”

Функция ЧПУ - «Manual guaid I» с 3D визуализацией обработки

Функция жесткого нарезания резьбы

Функция аварийного отключения

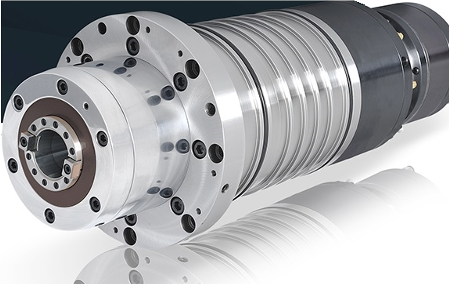

Мотор -шпиндель HSK-63А, 15 000 об/мин, 18,5/30 кВт, 230 Нм, масляное охлаждение шпинделя

Подача СОЖ через шпиндель (инструмент) 70 бар

Подача СОЖ со стороны шпинделя (поливом)

Стол станка 500х500 мм, сменная паллета

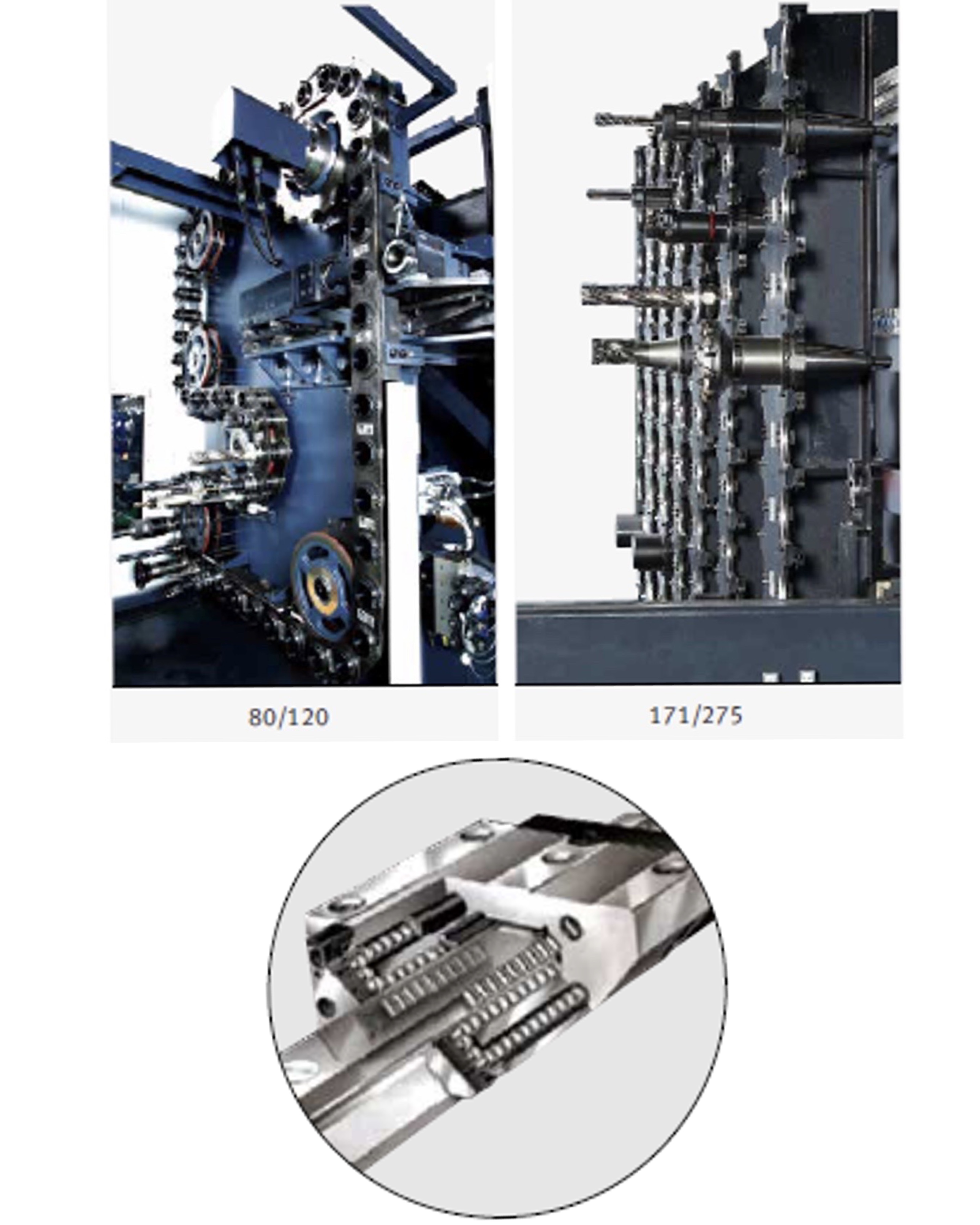

Магазин автоматической смены инструмента на 60 позиции, с манипулятором

Роликовые направляющие по линейным осям (X, Y, Z)

Телескопическая защита для направляющих

Полностью закрытая кабинетная защита

Автоматический стружечный конвейер цепного типа

Сепаратор масла

Кондиционер охлаждения электрошкафа

Трехцветная сигнальная лампа завершения работы

LED освещение рабочей зоны

Комплект регулировочных опор

Комплект инструментов для обслуживания станка с боксом

Руководство по эксплуатации на вертикально-фрезерный обрабатывающий центр на русском языке

Проведение пуско-наладочных работ квалифицированными специалистами компании «МЕХАНИТ»
