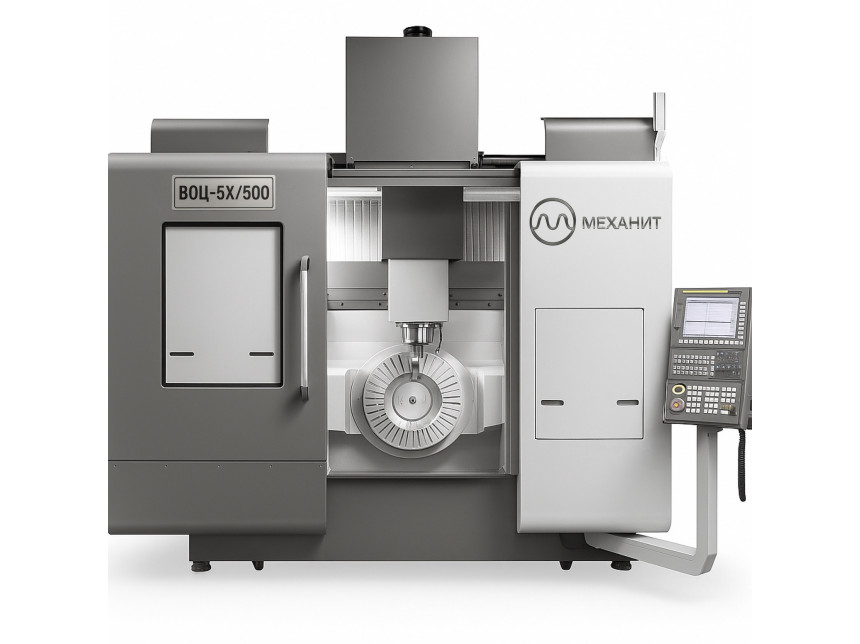

Российское производствоВертикальноно-фрезерный пяти осевой ОЦ «ВОЦ-5Х/500»
Современные фрезерные обрабатывающие центры серии «ВОЦ-5Х» созданы в соответствии с особыми требованиями, предъявляемыми предприятиями прибо- и радиоостроения, авиастроения и аэрокосмической отрасли, а также высокоточного производства штампов и пресс-форм, и прочих изделий сложного профиля.
Массивная, монолитная чугунная станина ОЦ «ВОЦ-5Х» специальной конструкции для повышения жесткости и виброустойчивости, с широким основанием оси X и шпиндельной головой в виде ползуна с расположенными на нем направляющими оси Z
Все несущие элементы конструкции (станина, колонна, суппорт, шпиндельная бабка) выполняются цельнолитыми из модифицированного чугуна, обладающего высокой жесткостью и вибропоглащением. Цельнолитые элементы конструкции имеют структуру двойных стен, которая еще больше увеличивает жесткость станка, и усиленны ребрами жесткости, что обеспечивает высокую точность, лучшую поверхность обработки, более длительный срок службы инструмента и самого станка. Расчет конструкции обрабатывающего центра произведен с применением метода конечных элементов.
Прецизионные ШВП в сочетании с жесткими роликовыми направляющими и оптическими линейками обеспечивает высокую точность позиционирования на скоростях быстрых перемещений до 50 м/мин.

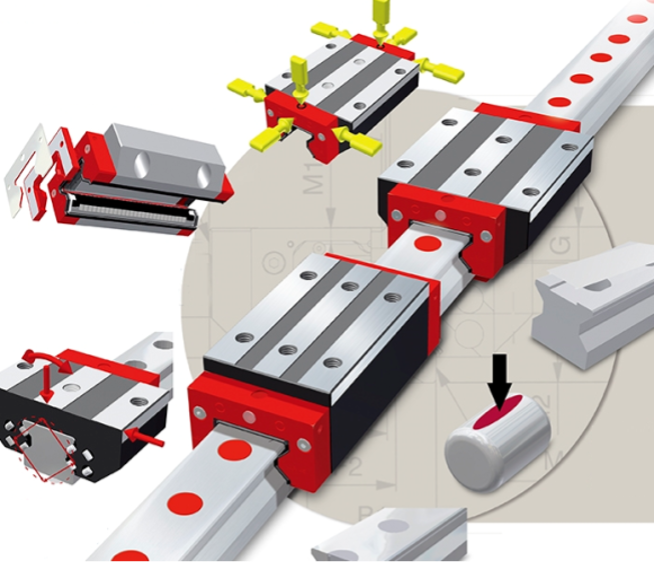

Для перемещения рабочих органов по осям X, Y и Z, в ОЦ «ВОЦ-5Х» используются широкие роликовые направляющие, обладающие высокой жесткостью (сравнимой с направляющими скольжения) и при этом имеющими гораздо большую скорость перемещений, с сохранением высокой точности позиционирования.
- Конструкция шпиндельного ползуна и колонны позволяют обеспечить высокую точность перемещений при различных режимах обработки.
Быстрое перемещение по осям X, Y, Z
48 м/мин
Вращение стола (ось «C»)
360 гр
Макс. диаметр инструмента
80 / 125 мм
Макс. длина инструмента
300 мм
Максимальный диаметр вращения заготовки
Ø630 мм
Момент на шпинделе
119/204 Нм
Мощность главного двигателя
18,5 / 22 кВт
Наклон шпинделя (ось «А»)
-120 ~ +120 гр
Повторяемость по осям X, Y, Z
± 0,002 мм
Тип привода
Мотор-шпиндель
Точность позиционирования по осям X, Y, Z
± 0,003 мм
Оси X * Y * Z
750*785*600 мм
Конус шпинделя
HSK-63A
Макс. высота заготовки
430 мм
Макс. вес заготовки
1000 кг
Скорость шпинделя
12 000 об/мин
Емкость инструментального магазина
60 поз
Макс. вес инструмена
8 кг
Габаритные размеры
500*500
Стандартная комплектация
Система ЧПУ «Fanuc 31i-MF» (Япония) с цветным дисплеем
Функция ЧПУ - «Manual guide i» с 3D визуализацией
Функция жесткого нарезания резьбы
Функция аварийного отключения
Поворотная панель ЧПУ для удобства оператора и ручной маховик MPG
Цельнолитые станина и базовые элементы из чугуна

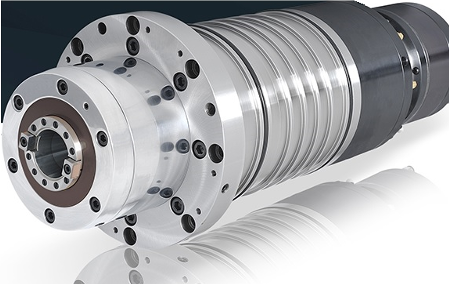

Мотор -шпиндель HSK-63А, 12 000 об/мин, 18.5/22 кВт, 119/204 Нм масляное охлаждение шпинделя
Подача СОЖ через шпиндель (инструмент) 30 бар
Подача СОЖ со стороны шпинделя (поливом)
Стол станка 500х500 мм, сменная паллета
Гидравлический порт для зажима детали
Обдув конуса шпинделя
Магазин автоматической смены инструмента на 60 позиции, с манипулятором
Роликовые направляющие по линейным осям (X, Y, Z)
Двухопорные ШВП с прямым приводом
Телескопическая защита для направляющих
Система удаления масляного тумана
Система измерения инструмента Renishaw
Система измерения детали Renishaw
Полностью закрытая кабинетная защита
Автоматический стружечный конвейер цепного типа
Автоматическая система смазки с индикатором уровня масла
Сепаратор масла
Кондиционер охлаждения электрошкафа
Гидростанция
Соответствие стандартам ЕС (сертификат СЕ)
Пистолет подачи воздуха
Пистолет подачи СОЖ
Трехцветная сигнальная лампа завершения работы
LED освещение рабочей зоны
Сетевой фильтр
Комплект регулировочных опор
Комплект инструментов для обслуживания станка
Руководство по эксплуатации на вертикально-фрезерный обрабатывающий центр на русском языке
Руководство оператора по эксплуатации на систему ЧПУ на русском языке
Свяжитесь с нами для уточнения дополнительной комплектации!
